سلام، دوستان علاقه مندان به قالب گیری تزریقی! امروز، من در مورد یکی از آزاردهنده ترین مسائل در دنیای قالب گیری تزریقی صحبت خواهم کرد: علائم سینک. بهعنوان یک تامینکننده دستگاه تزریق، بارها و بارها شاهد این مشکل بودهام، و من اینجا هستم تا نکاتی را در مورد چگونگی حل آن به اشتراک بگذارم.
علائم سینک در قالب گیری تزریقی چیست؟
اول از همه، اجازه دهید به سرعت به این موضوع بپردازیم که علائم سینک چیست. علائم سینک فرورفتگی های کوچک و کم عمقی هستند که روی سطح یک قسمت تزریقی ظاهر می شوند. آنها معمولاً در مناطقی ظاهر می شوند که قسمت ضخیم است یا دارای دنده ها، باس ها یا سایر ویژگی هایی است که باعث خنک شدن ناهموار می شود. وقتی پلاستیک سرد و جامد می شود، جمع می شود. در بخش های ضخیم، خنک شدن پلاستیک بیشتر طول می کشد و همانطور که جمع می شود، از سطح قالب جدا می شود و آن آثار ناخوشایند فرورفتگی باقی می ماند.
علل لک سینک
عوامل متعددی وجود دارد که می تواند باعث ایجاد لکه های سینک شود. درک این علل اولین قدم در حل مشکل است.
1. تغییرات ضخامت دیوار
همانطور که قبلاً اشاره کردم، بخش های ضخیم یک قطعه کندتر از بخش های نازک خنک می شوند. هنگامی که یک منطقه ضخیم در نهایت سرد و منقبض می شود، یک علامت سینک ایجاد می کند. به عنوان مثال، اگر قطعه ای با یک باس بزرگ به یک دیوار نازک متصل شده باشد، باس کندتر خنک می شود و کوچک شدن مواد باس می تواند دیواره نازک اطراف را بکشد و منجر به ایجاد علامت سینک شود.
2. فشار تزریق و زمان
فشار ناکافی تزریق نیز می تواند باعث ایجاد لک در سینک شود. اگر فشار به اندازه کافی زیاد نباشد، حفره قالب به طور کامل پر نمی شود و با سرد شدن و جمع شدن پلاستیک، مواد کافی برای جبران کاهش حجم وجود نخواهد داشت. به طور مشابه، اگر زمان تزریق خیلی کوتاه باشد، پلاستیک ممکن است زمان کافی برای بسته بندی و پر کردن قالب را نداشته باشد و احتمال ایجاد لک های سینک را افزایش دهد.
3. زمان خنک کننده
زمان سرد شدن نامناسب می تواند نقش زیادی داشته باشد. اگر قطعه خیلی زود از قالب خارج شود، پلاستیک هنوز در حالت نیمه مذاب است و می تواند به انقباض ادامه دهد و باعث ایجاد لکه های فرورفتگی شود. از سوی دیگر، اگر زمان خنک شدن بیش از حد طولانی باشد، می تواند زمان چرخه تولید را افزایش دهد و همچنین ممکن است باعث مشکلات دیگری شود، اما گاهی اوقات می تواند به کاهش علائم سینک کمک کند زیرا پلاستیک زمان بیشتری برای جامد شدن یکنواخت دارد.
4. طراحی قالب
طراحی قالب می تواند به علائم سینک کمک کند. به عنوان مثال، اگر محل دروازه به خوبی انتخاب نشده باشد، جریان پلاستیک ممکن است ناهموار باشد و منجر به خنک شدن و علائم فرورفتگی ناهموار شود. همچنین، فقدان هواگیری مناسب در قالب می تواند هوا را به دام بیاندازد، که می تواند مانع از پر شدن کامل حفره پلاستیکی و ایجاد لکه های سینک شود.
چگونه مشکل علامت سینک را حل کنیم
اکنون که می دانیم چه چیزی باعث ایجاد لکه های سینک می شود، بیایید راه هایی را برای حل این مشکل بررسی کنیم.
1. طراحی قطعات را بهینه کنید
- ضخامت دیوار یکنواخت: سعی کنید ضخامت دیواره تا حد امکان در تمام قسمت یکنواخت باشد. اگر نیاز به داشتن بخش های ضخیم دارید، از دنده ها یا باس هایی با انتقال تدریجی به دیوارهای نازک تر استفاده کنید. این می تواند به کاهش تفاوت در نرخ خنک کننده و به حداقل رساندن علائم سینک کمک کند.
- سازه های توخالی: در برخی موارد استفاده از سازه های توخالی به جای مقاطع ضخیم جامد می تواند راه حل بسیار خوبی باشد. قسمت های توخالی سریعتر و یکنواخت تر خنک می شوند و خطر لکه های سینک را کاهش می دهند.
2. پارامترهای تزریق را تنظیم کنید
- افزایش فشار تزریق: با افزایش فشار تزریق می توانید از پر شدن کاملتر حفره قالب اطمینان حاصل کنید. این به بسته بندی مواد بیشتر در بخش های ضخیم کمک می کند و انقباض در طول خنک شدن را جبران می کند. با این حال، مراقب باشید که فشار را بیش از حد افزایش ندهید زیرا می تواند باعث مشکلات دیگری مانند فلاش یا فشار بیش از حد بر روی قالب شود.
- افزایش زمان تزریق: زمان تزریق طولانی تر به پلاستیک اجازه می دهد تا یکنواخت تر جریان یابد و قالب را بهتر بسته بندی کند. این می تواند با اطمینان از وجود مواد کافی در بخش های ضخیم قطعه، از ایجاد علائم سینک جلوگیری کند.
3. کنترل زمان خنک کننده
- برنامه خنک کننده مناسب: زمان خنک سازی مناسب را بر اساس طراحی قطعه و نوع پلاستیک مورد استفاده تنظیم کنید. برای بهینه سازی زمان خنک سازی و اطمینان از جامد شدن یکنواخت پلاستیک می توانید از نرم افزار تحلیل خنک کننده استفاده کنید. گاهی اوقات، استفاده از یک قالب خنک کننده با سیستم خنک کننده کارآمدتر، مانند یک قالب خنک شده با آب، می تواند به تنظیم دما و کاهش علائم سینک کمک کند.
- نرخ خنک کننده: کنترل میزان سرمایش نیز مهم است. خنک شدن آهسته گاهی اوقات می تواند خطر ایجاد علائم سینک را کاهش دهد، اما می تواند زمان تولید را افزایش دهد. از طرف دیگر، سرد شدن سریع می تواند باعث ایجاد تنش های داخلی و تاب برداشتن شود. شما باید تعادلی را پیدا کنید که برای بخش خاص شما کار کند.
4. طراحی قالب را بهبود بخشید
- موقعیت دروازه: محل دروازه را با دقت انتخاب کنید تا از جریان یکنواخت پلاستیک اطمینان حاصل کنید. یک دروازه خوب می تواند به پلاستیک کمک کند که حفره قالب را به طور یکنواخت پر کند و احتمال سرد شدن ناهموار و علائم فرورفتگی را کاهش دهد. ممکن است لازم باشد از نرم افزار شبیه سازی برای تعیین بهترین مکان دروازه برای قسمت خود استفاده کنید.
- تهویه: مطمئن شوید که قالب دارای تهویه مناسب است. تهویه اجازه می دهد تا هوا در طول فرآیند تزریق از حفره قالب خارج شود و اطمینان حاصل شود که پلاستیک می تواند حفره را به طور کامل پر کند. این به جلوگیری از آثار سینک ناشی از هوای به دام افتاده کمک می کند.
راه حل های ماشین های تزریق و سینک مارک ما
در شرکت ما، ما انواع ماشینهای تزریق را ارائه میدهیم که میتوانند به شما در رفع مشکل علامت سینک کمک کنند. مثلا مادستگاه قالب گیری تزریق فوم پلی اورتانبرای کنترل دقیق فرآیند تزریق طراحی شده است. این می تواند مواد فوم پلی یورتان را با دقت بالا کنترل کند و به شما امکان می دهد فشار تزریق، زمان و پارامترهای خنک کننده را تنظیم کنید تا علائم سینک را به حداقل برسانید.

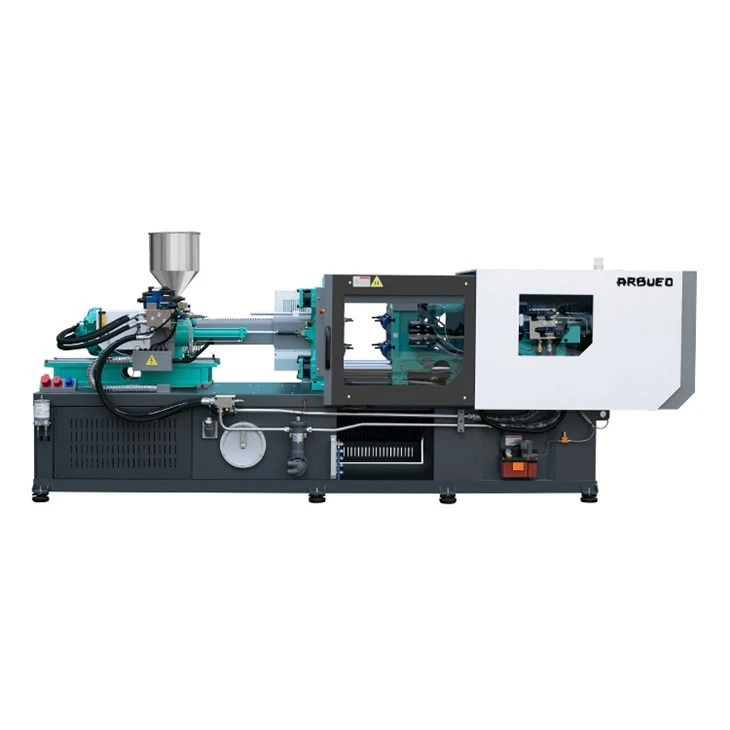

مادستگاه قالب گیری تزریقی تک فازیکی دیگر از گزینه های عالی است این برای دوره های تولید کوچک تا متوسط مناسب است و کنترل های کاربر پسند را ارائه می دهد. شما به راحتی می توانید تنظیمات تزریق را تنظیم کنید تا از پر شدن و خنک شدن مناسب قالب اطمینان حاصل کنید و خطر لکه های سینک را کاهش دهید.

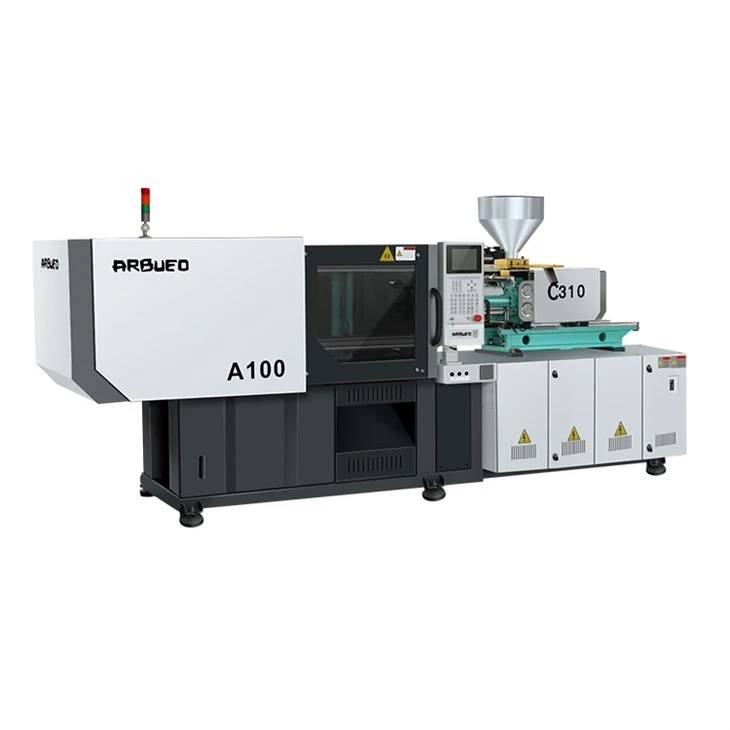

و اگر با مواد PU کار می کنید، مادستگاه قالب گیری تزریقی Puبه طور خاص برای رفع نیازهای شما طراحی شده است. عملکرد و قابلیت اطمینان عالی را ارائه می دهد و به شما کمک می کند تا قطعات با کیفیت بالا و بدون علامت سینک تولید کنید.
نتیجه گیری
علائم سینک می تواند یک سردرد واقعی در قالب گیری تزریقی باشد، اما با رویکرد صحیح می توانید این مشکل را حل کنید. با بهینه سازی طراحی قطعه، تنظیم پارامترهای تزریق، کنترل زمان خنک سازی و بهبود طراحی قالب، می توانید به طور قابل توجهی از بروز علائم سینک بکاهید. و به یاد داشته باشید، ماشینهای تزریق ما اینجا هستند تا از شما در سفر قالبگیری تزریقی شما پشتیبانی کنند.
اگر در فرآیند قالب گیری تزریقی خود با مشکل علامت سینک مواجه هستید یا به دنبال یک دستگاه تزریق قابل اعتماد هستید، دریغ نکنید با ما تماس بگیرید. ما خوشحالیم که در مورد نیازهای شما صحبت کرده و به شما در یافتن بهترین راه حل کمک می کنیم.
مراجع
- تاج و تخت، جی ال (1996). بانک اطلاعات اموال پلاستیک. چان و شرکا.
- Rosato، DV، Rosato، DV، & Schicht، M. (2000). کتابچه راهنمای قالب گیری تزریقی. ناشران آکادمیک Kluwer.
