دستگاه قالب گیری تزریقی تک فاز یک قطعه مهم از تجهیزات در صنعت تولید است، به ویژه برای تولیدات کوچک تا متوسط. یکی از اجزای کلیدی این دستگاه سیستم خنک کننده آن است که نقشی حیاتی در تضمین کیفیت محصولات قالب گیری شده و کارایی کلی دستگاه ایفا می کند.
اهمیت سیستم خنک کننده در ماشین قالب گیری تزریقی تک فاز
سیستم خنک کننده در دستگاه قالب گیری تزریقی تک فاز وظیفه حذف گرمای تولید شده در طی فرآیند تزریق و قالب گیری را بر عهده دارد. وقتی پلاستیک در دمای بالا به داخل قالب تزریق می شود، باید خنک شود و جامد شود تا شکل قالب را به خود بگیرد. اگر فرآیند خنکسازی به درستی مدیریت نشود، میتواند منجر به مشکلات مختلفی مانند تاب برداشتن، جمعشدگی و پوشش ضعیف سطح محصول نهایی شود.
خنک کننده کارآمد همچنین به کاهش زمان چرخه فرآیند قالب گیری تزریقی کمک می کند. با خنک کردن سریع پلاستیک، دستگاه می تواند قطعات بیشتری را در مدت زمان کوتاه تری تولید کند و بهره وری و خروجی کلی را افزایش دهد. علاوه بر این، یک سیستم خنک کننده با طراحی خوب می تواند طول عمر قالب را با جلوگیری از گرمای بیش از حد و استرس حرارتی افزایش دهد، که می تواند به مرور زمان به قالب آسیب برساند.
اجزای سیستم خنک کننده
سیستم خنککننده ماشینهای قالبگیری تزریقی تک فاز معمولاً از چندین جزء کلیدی تشکیل شده است که هر کدام نقش خاصی در فرآیند خنکسازی دارند.
سیستم گردش آب خنک کننده
سیستم گردش آب خنک کننده قلب سیستم خنک کننده است. از آب به عنوان خنک کننده برای جذب گرما از قالب و سایر اجزای داغ دستگاه استفاده می کند. این سیستم شامل پمپ آب، لوله ها و مبدل حرارتی است.
پمپ آب وظیفه گردش آب خنک کننده در سیستم را بر عهده دارد. آب را از یک منبع آب مانند مخزن آب یا منبع آب شهری می گیرد و آن را از طریق لوله ها به قالب و سایر اجزایی که نیاز به خنک شدن دارند پمپ می کند. لوله ها به گونه ای طراحی شده اند که اطمینان حاصل شود که آب به صورت روان و یکنواخت در سیستم جریان می یابد و راندمان انتقال حرارت را به حداکثر می رساند.
مبدل حرارتی برای حذف گرما از آب خنک کننده استفاده می شود. گرما را از آب به یک خنک کننده ثانویه مانند هوا یا مایع دیگری منتقل می کند و سپس در محیط پخش می شود. انواع مختلفی از مبدل های حرارتی موجود هستند، از جمله مبدل های حرارتی پوسته و لوله، مبدل های حرارتی صفحه ای و مبدل های حرارتی خنک شونده با هوا.
واحد کنترل دما (TCU)
واحد کنترل دما بخشی ضروری از سیستم خنک کننده است. برای حفظ دمای آب خنک کننده در یک نقطه تنظیم خاص استفاده می شود. TCU دمای آب را کنترل می کند و سرعت جریان آب یا عملکرد مبدل حرارتی را تنظیم می کند تا دما را در محدوده مورد نظر نگه دارد.
TCU معمولاً از یک سنسور دما، یک کنترل کننده و یک عنصر گرمایش یا سرمایش تشکیل شده است. سنسور دما دمای آب را اندازه گیری می کند و کنترل کننده از این اطلاعات برای تعیین اینکه آیا آب نیاز به گرم کردن یا خنک شدن دارد استفاده می کند. اگر دما خیلی پایین باشد، عنصر گرمایش برای افزایش دمای آب فعال می شود. اگر دما خیلی بالا باشد، عنصر خنک کننده برای کاهش دما فعال می شود.
کانال های خنک کننده قالب
کانال های خنک کننده قالب بخشی جدایی ناپذیر از سیستم خنک کننده هستند. آنها طوری طراحی شده اند که اجازه دهند آب خنک کننده در قالب جریان یابد و گرما را از پلاستیک در حین جامد شدن خارج کند. طراحی کانال های خنک کننده برای اطمینان از خنک کننده کارآمد و توزیع یکنواخت دما در داخل قالب بسیار مهم است.
کانال های خنک کننده معمولاً در قالب سوراخ می شوند یا ماشین کاری می شوند و اندازه، شکل و طرح آنها به اندازه و پیچیدگی قالب بستگی دارد. هدف این است که اطمینان حاصل شود که آب خنک کننده به طور یکنواخت در کانال ها جریان می یابد و انتقال حرارت بین آب و پلاستیک را به حداکثر می رساند. در برخی موارد، تکنیکهای خنککننده اضافی، مانند خنکسازی منسجم، ممکن است برای بهبود راندمان خنککننده استفاده شود.
انواع سیستم های خنک کننده
انواع مختلفی از سیستم های خنک کننده در ماشین های قالب گیری تزریقی تک فاز استفاده می شود که هر کدام مزایا و معایب خاص خود را دارند.
سیستم خنک کننده آب
سیستم خنک کننده آب رایج ترین نوع سیستم خنک کننده مورد استفاده در ماشین های قالب گیری تزریقی است. این نسبتا ساده و مقرون به صرفه است و عملکرد خنک کننده کارآمدی را ارائه می دهد. سیستم خنک کننده آب از آب به عنوان خنک کننده استفاده می کند که از طریق قالب و سایر اجزای دستگاه برای حذف گرما به گردش در می آید.
یکی از مزایای اصلی سیستم خنک کننده آبی راندمان بالای انتقال حرارت آن است. آب ظرفیت گرمایی ویژه بالایی دارد، به این معنی که می تواند مقدار زیادی گرما را بدون افزایش قابل توجه دما جذب کند. این به آب اجازه می دهد تا گرما را به طور موثر از قالب و سایر اجزای داغ حذف کند و از خنک شدن و انجماد سریع پلاستیک اطمینان حاصل کند.
با این حال، سیستم خنک کننده آبی نیز محدودیت هایی دارد. نیاز به تامین مداوم آب دارد که می تواند در مناطقی با منابع آبی محدود چالش برانگیز باشد. علاوه بر این، آب باید تصفیه شود تا از خوردگی و پوسته پوسته شدن جلوگیری شود که می تواند بر عملکرد سیستم خنک کننده تأثیر بگذارد.
سیستم خنک کننده هوا
سیستم خنک کننده هوا از هوا به عنوان خنک کننده برای حذف گرما از قالب و سایر اجزای دستگاه استفاده می کند. این یک جایگزین ساده و مقرون به صرفه برای سیستم خنک کننده آبی است، به ویژه برای ماشین های قالب گیری تزریقی کوچک تا متوسط.
سیستم خنک کننده هوا معمولاً از یک فن یا یک دمنده تشکیل شده است که هوا را روی اجزای داغ دستگاه می دمد. هوا گرمای اجزا را جذب می کند و آن را می برد و دستگاه را خنک می کند. نصب و نگهداری سیستم خنک کننده هوا نسبتاً آسان است و نیازی به تامین مداوم آب ندارد.
با این حال، سیستم خنک کننده هوا دارای محدودیت هایی است. راندمان انتقال حرارت کمتری نسبت به سیستم خنک کننده آب دارد، به این معنی که ممکن است خنک شدن پلاستیک بیشتر طول بکشد. علاوه بر این، سیستم خنک کننده هوا ممکن است برای کاربردهای با دمای بالا یا تولید در مقیاس بزرگ مناسب نباشد.
سیستم خنک کننده هیبریدی
سیستم خنک کننده هیبریدی مزایای سیستم خنک کننده آبی و سیستم خنک کننده هوا را ترکیب می کند. از آب به عنوان خنک کننده اولیه برای حذف بیشتر گرما از قالب و سایر اجزا استفاده می کند و از هوا به عنوان خنک کننده ثانویه برای خنک کردن بیشتر آب استفاده می شود.
سیستم خنک کننده هیبریدی معمولاً از یک سیستم خنک کننده آب و یک مبدل حرارتی خنک کننده با هوا تشکیل شده است. سیستم خنک کننده آب، آب خنک کننده را از طریق قالب و سایر اجزا به گردش در می آورد و مبدل حرارتی خنک شده با هوا گرما را از آب خارج می کند. این ترکیب خنک کننده آب و هوا عملکرد خنک کننده کارآمدی را ارائه می دهد و در عین حال مصرف آب را کاهش می دهد.

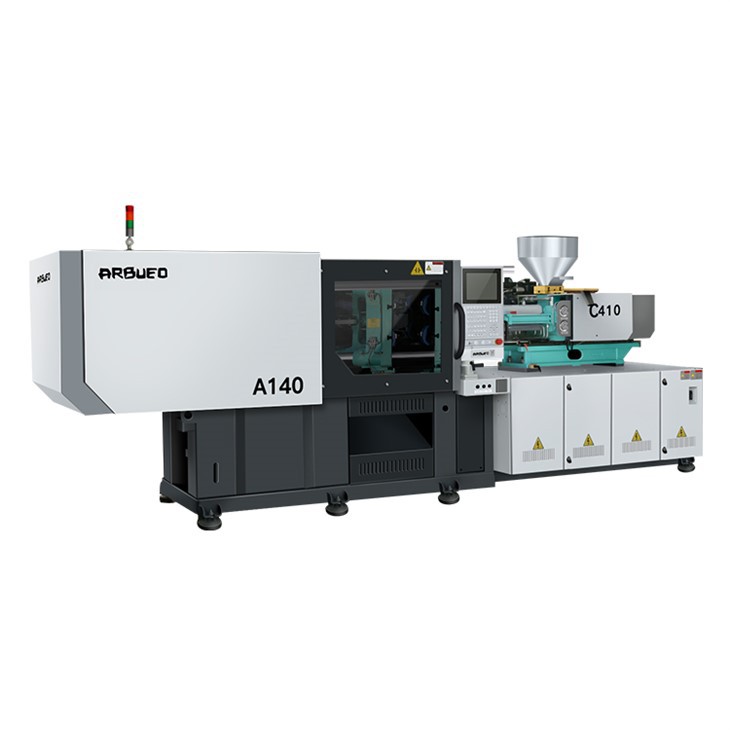

ماشین آلات قالب گیری تزریقی تک فاز و سیستم های خنک کننده ما
ما به عنوان تامین کننده پیشرو در ماشین های قالب گیری تزریقی تک فاز، طیف وسیعی از ماشین ها را با سیستم های خنک کننده پیشرفته ارائه می دهیم. ماشینهای ما به گونهای طراحی شدهاند که عملکرد کارآمد و قابل اعتمادی را ارائه دهند، محصولات قالبگیری شده با کیفیت بالا و حداکثر بهرهوری را تضمین کنند.
سیستم های خنک کننده ما به دقت طراحی و مهندسی شده اند تا نیازهای خاص هر برنامه را برآورده کنند. ما از آخرین تکنولوژی و مواد برای اطمینان از عملکرد خنک کننده بهینه و بهره وری انرژی استفاده می کنیم. سیستمهای خنککننده آب ما مجهز به پمپها، لولهها و مبدلهای حرارتی باکیفیت هستند و واحدهای کنترل دما برای کنترل دقیق دما طراحی شدهاند.
علاوه بر سیستم های خنک کننده استاندارد، ما همچنین راه حل های خنک کننده سفارشی را برای رفع نیازهای منحصر به فرد مشتریان خود ارائه می دهیم. تیم مهندسین با تجربه ما می توانند با شما همکاری کنند تا سیستم خنک کننده ای را طراحی و توسعه دهند که مطابق با نیازهای خاص شما باشد.
اگر به دستگاه های قالب گیری تزریقی تک فاز یا سیستم های خنک کننده ما علاقه مند هستید، شما را تشویق می کنیمبا ما تماس بگیریدبرای اطلاعات بیشتر تیم فروش ما با کمال میل به شما کمک خواهد کرد تا در مورد سوالات شما کمک کند و قیمت دقیق را به شما ارائه دهد.
نتیجه گیری
سیستم خنک کننده جزء ضروری یک ماشین قالب گیری تزریقی تک فاز است. نقش مهمی در تضمین کیفیت محصولات قالبگیری شده، کاهش زمان چرخه و افزایش طول عمر قالب دارد. با درک اجزای مختلف و انواع سیستم های خنک کننده موجود، می توانید مناسب ترین سیستم خنک کننده را برای کاربرد قالب گیری تزریقی خود انتخاب کنید.
ما به عنوان تامین کننده ماشین های قالب گیری تزریقی تک فاز، متعهد هستیم که ماشین آلات با کیفیت بالا و سیستم های خنک کننده پیشرفته را به مشتریان خود ارائه دهیم. ما معتقدیم که محصولات و خدمات ما می تواند به شما در بهبود کارایی تولید و دستیابی به اهداف تولیدی خود کمک کند. اگر سوالی دارید یا نیاز به اطلاعات بیشتر دارید، لطفا با ما تماس بگیرید.
مراجع
- کتاب «راهنمای قالب گیری تزریقی» نوشته دومینیک یوهانابر
- "فناوری پردازش پلاستیک" نوشته چارلز ای. هارپر
- "طراحی سیستم خنک کننده برای قالب گیری تزریقی" نوشته جان بومونت
